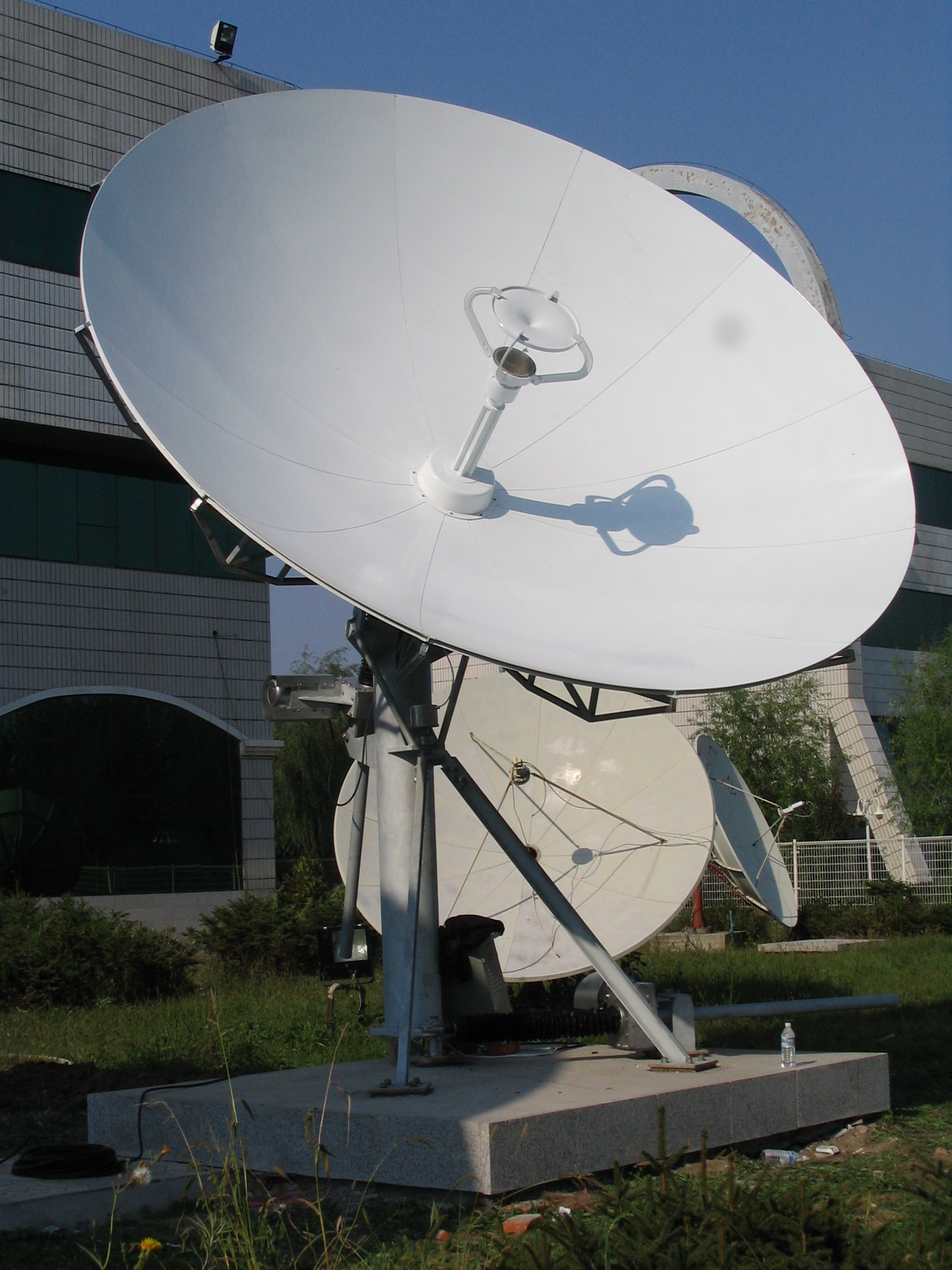

KVH  3m 卫星天线





3m 卫星电视接收天线主要性能与参数表

参数名称

产品型号

备 注

KVH 300

KVH 300TX

工作频率( GHz )

3.7 ~ 4.2

11.7 ~ 12.2



天线口径( m )

3.0

3.0



天线型式

主焦前馈

环焦后馈



天线增益( dBi )

39.7

49.1



旁瓣( dB )

-14

-14



广角旁瓣包络( dB )

32-25lg θ

32-25lg θ



驻波系数

1.30

1.30



天线噪声温度( K )

43

≤ 55



极化方式

线极化

圆极化可转线极化



交叉极化鉴别率

27

27



馈线接口方式

法兰盘 FD-40

法兰盘 FD-120



驱动方式

手动



天线

调整

范围

方位

0 °~ 360 °



俯仰

0 °~ 90 °



环境温度

-30 ℃~ +55 ℃



抗风能力

8 级风正常工作, 10 级风降精度工作, 12 级风不破坏(天线朝天锁定)

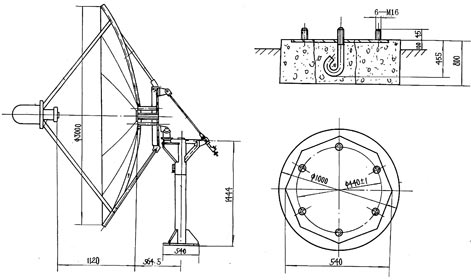

天线结构与基础示意图
