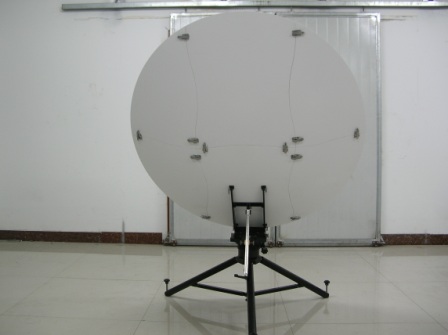

宙际1.2米偏置天线KU站静中通通信天线

电气指标：
工作频率

发射14.0～14.5GHz  接收12.25～12.75GHz
增益
发射≥42.8dBi     接收≥41.6 dBi

电压驻波比
≤1.25：1（收、发）

极化方式
线极化（极化面±90 o调整）

交叉极化隔离度
≥35 dB（轴向）
天线噪声温度

小于65oK
旁瓣特性
旁瓣小于-14dB

宽角旁瓣

29-25lgθdBi  1 o≤θ≤20 o

馈源损耗
小于0.25dB
发射支路损耗

小于1.5dB

机械指标：
极化调整范围

±90 o
方位转动范围

±75 o
俯仰运动范围

0 o～90 o（工作角度）
天线转速
0.1 o /s～3 o / s
环境条件
六级风（10.8m/s～13.8 m/s），保工作

八级风（17.2m/s～20.7 m/s），降工作

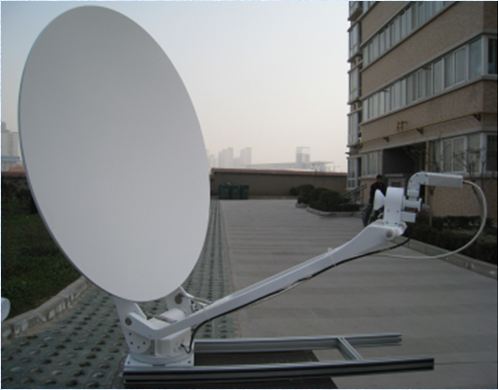

宙际C波段1.8米偏馈卫星天线静中通通信天线

电气指标：
射频频率

发送5.925～6.425GHz   接收3.7～4.2 GHz
增益
发送 39.5dBi   接收35.7 dBi

主瓣波束宽度
发送1.89 o（－3dB）  接收2.95 o（－3dB）

旁瓣特性
29-25LOG(θ) dBi （1 o≤θ≤20 o）
功率容量
1000W
接口形式

发送 CPR-229G/F   接收 CPR-137G/F
极化

正交线极化波（±90 o 连续可调）

交叉极化隔离度

≥35 dB（轴向）

电压驻波比

≤1.25：1（收、发）
双工器

收/发隔离度：＞85 dB

机械指标：
天线座架类型

方位～俯仰结构形式
反射器

1.8米单偏置抛物面反射器
驱动方式

手动调节
运动范围

方位：±90o（±20 o连续可调）

俯仰：0 o～90 o（连续可调）
工作温度

-30℃～+55℃
湿度

100％
重量
约73Kg





宙际2.4米环焦天线静中通通信天线

主要技术参数

电气指标

C波段接收

C-发射

KU－接收

KU－发射

频率(GHz)

3.625～4.2

5.85～6.425

10.95～12.75

14～14.5

增益 (dB)

3.82

41.4

47.5

49.0

驻波比

1.25：1

1.25：1

1.25：1

1.25：1

波束宽度－3dB

2.01 o

1.36 o

0.18 o

0.34 o

波束宽度－15 dB

4.04 o

2.67 o

0.97 o

0.68 o

噪声温度(o K)

2端口馈源



2端口馈源



10o  E1

38 o K



52 o K



20o  E1

31 o K



44o K



30o  E1

24 o K



38o K



功率容量



5KW/port



1KW/port

接口形式

CPR-229G

CPR-159G/137G

WR-75

WR-75

馈源插损≤

0.15dB

0.18dB

0.4dB

0.4dB

收发隔离Tx－Rx

85dB

85dB

85dB

85dB

交叉极化隔离

35dB

35dB

35dB

35dB

轴比

0.5dB

0.5dB





副瓣包络

CCIR-580

CCIR-580

CCIR-580

CCIR-580

机械特性

主面直径

D＝2.4米

副面直径

d＝0.336米

方位范围

±60 o

俯仰范围

5 o～90 o

表面

0.5mm（r.m.s）

再装

0.6mm（r.m.s）




宙际3.0米环焦天线

主要技术参数

电气指标

C波段接收

C波段发射

KU波段接收

KU波段发射

频率

3.625～4.2

5.85～6.425

10.95～12.75

14～14.5

增益

40.4

43.6

49.5

50.9

驻波比

1.25：1

1.25：1

1.25：1

1.25：1

波束宽度－3dB

1.6 o

1.1 o

0.57 o

0.48 o

波束宽度－15dB

3.2 o

2.2 o

1.14 o

0.96 o

噪声温度 (o K)

2 Ports Feedhorn



2 Ports Feedhorn



10o  E1

32o K



52 o K



20o  E1

26 o K



43o K



30o  E1

23 o K



38o K



功率容量



5KW/port



1KW/port

接口形式

CPR-229G

CPR-137G

WR-75

WR-75

馈源插损≤

0.15dB

0.2dB

0.4dB

0.4dB

收发隔离Tx－Rx



85dB





交叉极化隔离

35dB

35dB

35dB

35dB

旁瓣(dB)

≤-14dB

≤-14dB

≤-14dB

≤-14dB

副瓣包络

CCIR-580

CCIR-580

CCIR-580

CCIR-580

机械特性

主面直径

D＝3.0米

副面直径

d＝0.336米

方位范围

±65 o

俯仰范围

5 o～90 o

表面

0.5mm（r.m.s）

再装

0.5mm（r.m.s）





宙际3.7米环焦天线

主要技术参数

电气指标

C波段接收

C波段发射

KU波段接收

KU波段发射

频率 (GHz)

3.625～4.2

5.85～6.425

10.95～12.75

14～14.5

增益 (dB)

42

45.62

50.9

52.5

驻波比

1.25：1

1.25：1

1.25：1

1.25：1

波束宽度－3dB

1.32 o

0.86o

0.47 o

0.38 o

波束宽度－15dB

2.75o

1.73o

0.91 o

0.75 o

噪声温度(o K)

2端口馈源



2端口馈源



10o  E1

36o K



50 o K



20o  E1

30 o K



44o K



30o  E1

25 o K



38o K



功率容量



5KW/port



1KW/port

接口形式

CPR-229G

CPR-159G/137G



WR-75

馈源插损≤

0.15dB

0.2dB

0.25 dB

0.25 dB

收发隔离Tx－Rx



85dB





交叉极化隔离

35dB

35dB

35dB

35dB

轴比

0.5 dB

0.5 dB





副瓣包络

CCIR-580

CCIR-580

CCIR-580

CCIR-580

机械特性

主面直径

D＝3.7米

副面直径

d＝0.444米

方位范围

±60 o

俯仰范围

5 o～90 o

表面

0.5mm（r.m.s）

再装

0.6mm（r.m.s）
天线自重



4.5米环焦天线

主要技术参数

电气指标

C－接收

C-发射

KU－接收

KU－发射

频率

3.625～4.2

5.85～6.425

10.95～12.75

14～14.5

增益

42.6

46.8

53

54.5

驻波比

1.25：1

1.25：1

1.25：1

1.25：1

波束宽度－3dB

1.14 o

0.72o

0.37 o

0.31o

波束宽度－15dB

2.4o

1.42o

0.75 o

0.63 o

噪声温度(o K)

2端口馈源



2端口馈源



10o  E1

36o K



60 o K



20o  E1

27 o K



50o K



30o  E1

24 o K



44o K



功率容量

5KW/port



1KW/port



接口形式

CPR-229G

CPR-159G/137G



WR-75

馈源插损≤

0.15～0.3 dB

0.18～0.25 dB

0.25～0.35 dB

0.25～0.4 dB

收发隔离Tx－Rx

85dB

85dB





交叉极化隔离

35dB

35dB

35dB

35dB

轴比

1.8dB

1.8 dB





副瓣包络

CCIR-580-4







机械特性

主反射面直径

4.5m

副反射面直径

0.495m

副面边缘至主面顶点距离

1177mm（C波段）

1166mm（KU波段）

副面顶点至喇叭口距离

210mm（C波段）

242mm（KU波段）

反射面公差

主反射面：α≤0.5mm（r.m.s）

副反射面：α≤0.25 mm（r.m.s）








　
