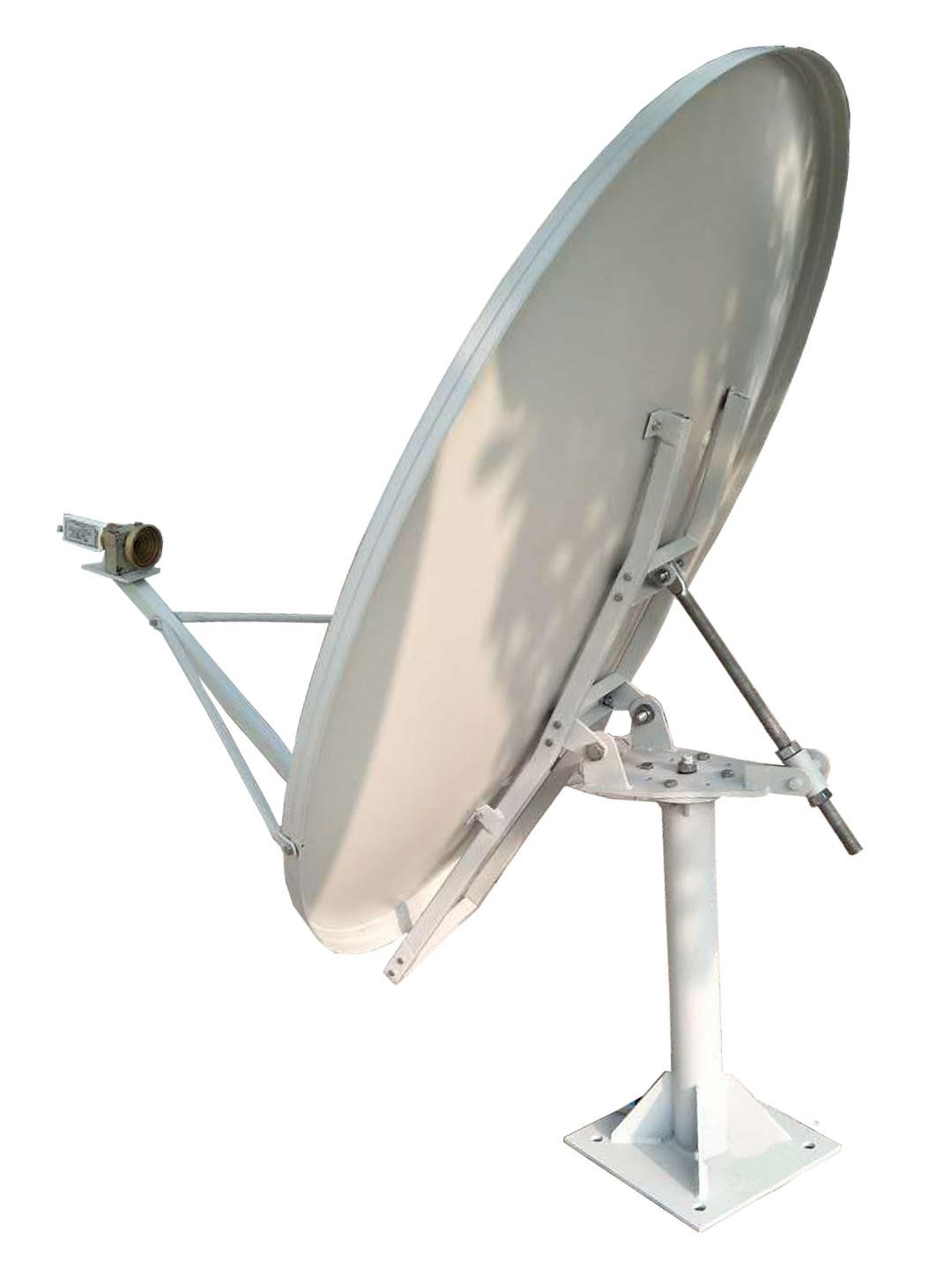

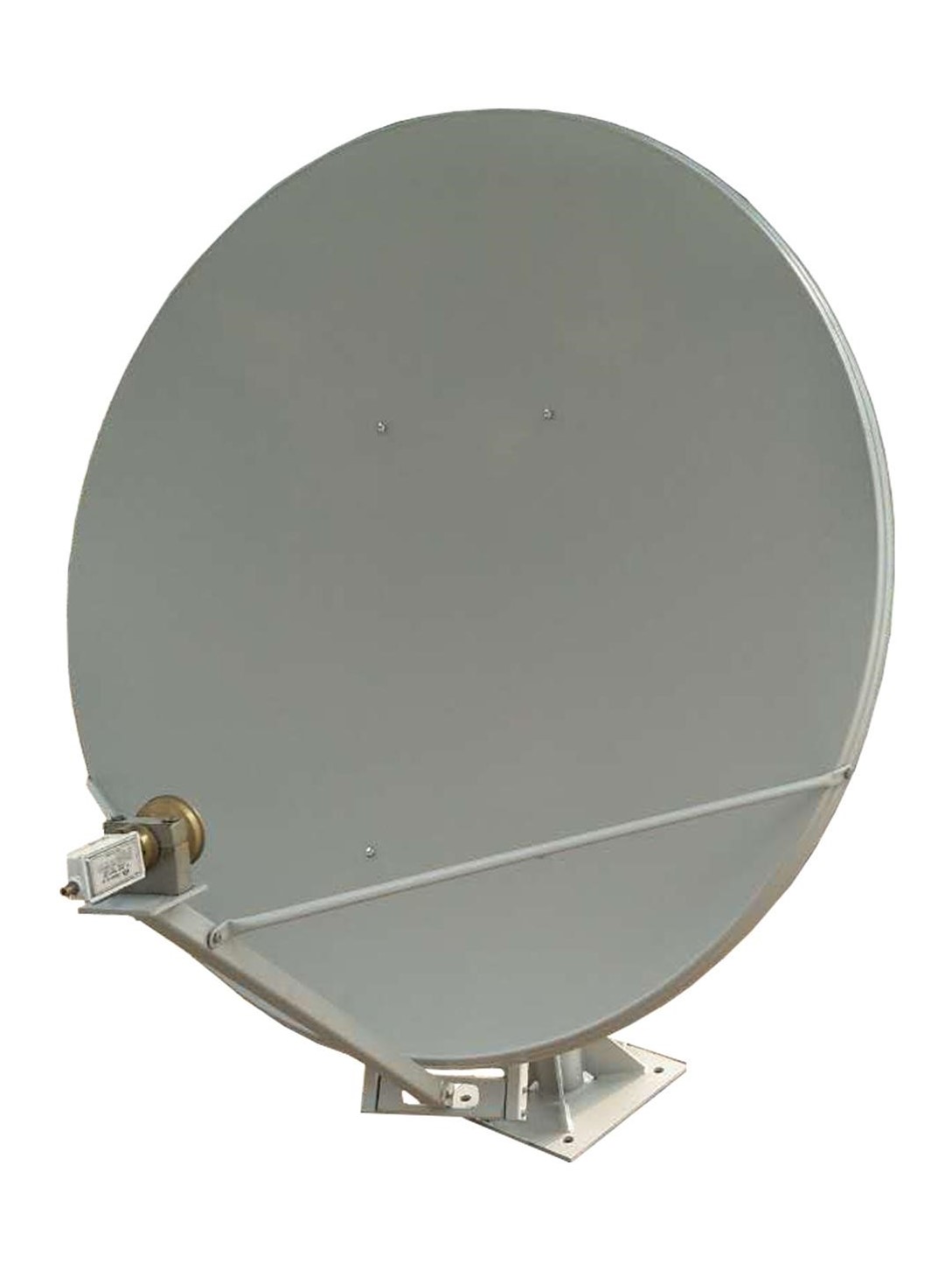

宙际 1.2 米偏置单立柱手动接收天线               120-Ku

电气性能

天线口径

1.2 米

频率(GHz)

10.95-12.75

增益(dB)

≥42.09+20lg(f/12.5)

驻波比(VSWR)

≤1.30:1

波束宽度（-3dB）

≤1.34°

噪声温度(K,20°仰角)

≤55

接口形式

WR-75

线极化交叉极化鉴别率(dB)

≥27

轴比

≤3.0

1旁瓣电平(dB)

≤-22

旁瓣包络

52-10lg(D/λ)-25lg(θ) (100λ/D)°≤θ≤20°

机械性能

天线结构

偏置天线

座架形式

单立柱式

驱动方式

手动

俯仰调整范围

5-90°

方位调整范围

0-360°

极化调整范围

±90°

环境适应

正常工作

17-20m/s

降精度工作

24-28m/s

不破坏(天线朝天锁定)

32-37m/s

温度

-25℃ ~ 55℃

湿度

                                  5%    ~ 95%
